海灣GST-LD-8365H輸入輸出模塊接線圖

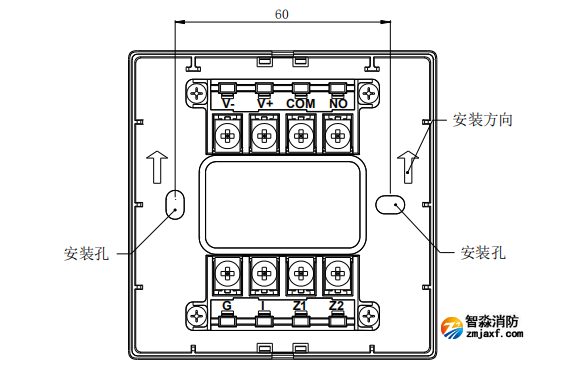

GST-LD-8365H輸入輸出模塊底座接線端子圖:

Z1、Z2:接控制器兩總線,無極性;
I、G:與被控制設備無源常開觸點連接,用于實現設備動作回答確認(也可通過電子編碼器設為常閉輸入或自回答);
COM、NO:無源常開輸出端子;
V+、V-:有源輸出端子;配置有源輸出時,V+和COM短接,NO、V-配接被控設備(NO為正極,V-為負極)。
海灣GST-LD-8365H輸入輸出模塊接線圖:
1)當海灣GST-LD-8365H模塊有源輸出控制設備時,一條總線回路上配接此模式模塊數量不得超過4只,輸入配置方式無變化,模塊與被控制設備接線方式如下圖所示:

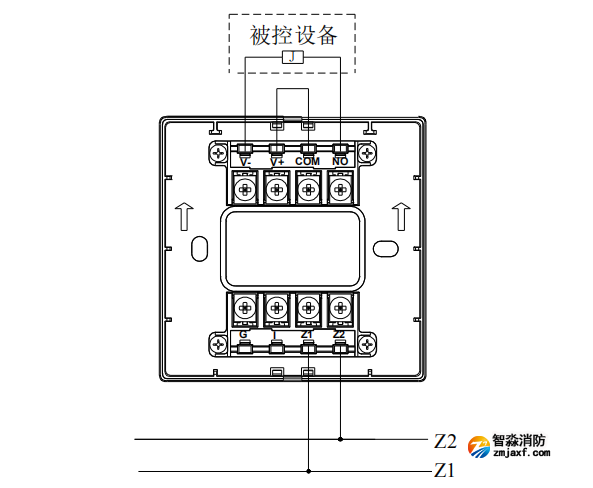

有源輸出
注意:模塊輸出觸點只適用于控制低于48V的直流或交流,嚴禁用來控制AC220交流,以防強交流干擾信號損壞模塊或控制設備!對于需要控制AC220V的情況,可使用GST-LD-8362H輸入/輸出模塊實現。
2)當輸出控制電壓由被控設備提供,此時模塊無源輸出觸點控制設備,模塊與被控制設備的接線示意圖:

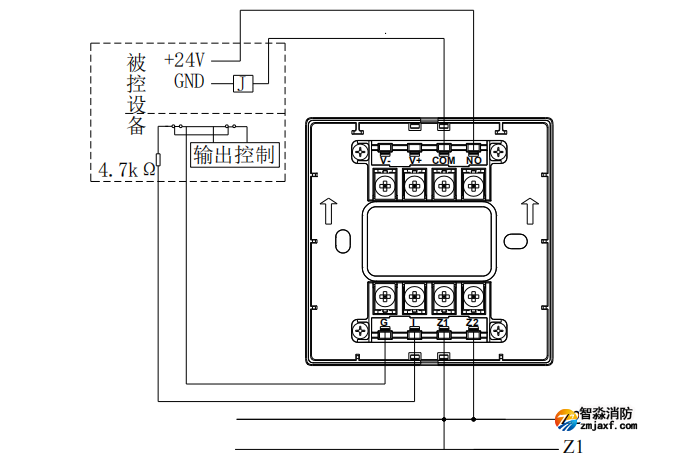

無源輸出,輸入常開檢線

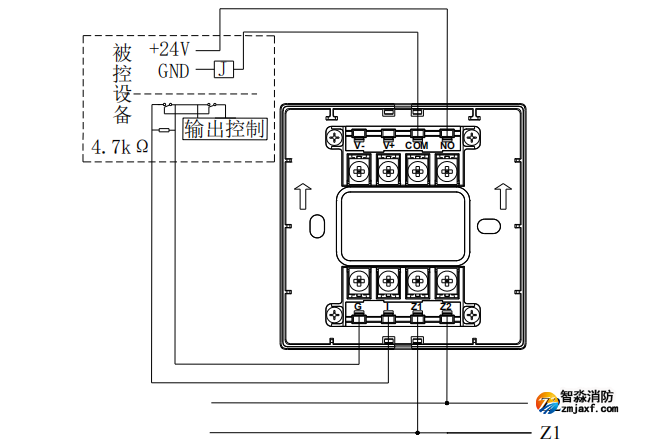

無源輸出,輸入常閉檢線
模塊輸入端如果設置為“常開檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須并聯一個4.7kΩ的終端電阻;模塊輸入端如果設置為“常閉檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須串聯一個4.7kΩ的終端電阻。
模塊輸出觸點端子COM和NO間有幾十千歐電阻,導致工作時有微弱檢線電流。部分被控設備如防火卷簾控制器、電梯控制箱等設備因其采用比較器或邏輯電平類輸入、啟動電流微小,容易受到線路或空間干擾自身產生誤動作,不建議客戶使用。如果必須使用,應參照被控設備的說明書在GST-LD-8365H模塊和被控設備間加裝中間繼電器解決。若加裝中間繼電器,應依據GB25201標準,每年應對其性能至少檢測一次,防止因灰塵聚積等外界因素導致其開關部位性能失效,如檢測時發現存在問題,須及時清理或更換,避免因此帶來被控設備失效問題。
