海灣JB-QB-GST100 型火災報警控制器接線安裝技術
海灣JB-QB-GST100 型火災報警控制器是海灣公司為適應國內外小工 程、小點數的需求而推出的新一代火災報警控制器，特別適合洗浴 歌舞中心、餐廳、酒吧、小型圖書館、超市、變電站等小型工程的 應用。
JB-QB-GST100 火災報警控制器主要具有以下特點：
（1）本控制器體積小，極大方便了工程安裝，同時外形設計美觀，可很好 的與安裝場所融合為一體；
（2）控制器具有漢字液晶顯示，可同時顯示兩種信息；
（3）引入消防防火分區的概念，最大容量為 8 個獨立分區+1 個公共區；每 一獨立分區可單獨指示報警、監管、故障、屏蔽狀態；具有分區注釋信息卡片， 可手寫或打??；指示直觀；
（4）系統調試簡單，本控制器可自動識別總線設備；具有自動分區功能， 也可手動調整分區；
（5）控制器每一分區均具有預警功能，使用預警功能可以有效的減少在惡 劣環境下誤報警；
（6）具有現場提示功能，每個區域發生火警后，自動聯動本區和公共區域 的警報器，可分別設置本區和公共區域聯動警報器的延時時間，最大延時均為 600 秒。
主要技術指標
（1）液晶屏規格：122×32 點
（2）控制器容量：最大 128 個總線設備，8 個警報器
（3）線制：控制器與探測器間采用無極性信號二總線連接
（4）使用環境：溫度：0℃～＋40℃；相對濕度≤95％，不結露
（5）電源：主電：AC220V +10% -15% ；備電：DC24V 2.3Ah 密封鉛酸電池
（6）功耗：監控功耗≤10W；最大功耗≤15W
（7）輔助電源輸出：24V/1A
（8）控制器外形尺寸：300mm×210mm×91mm
外觀及內部結構概述

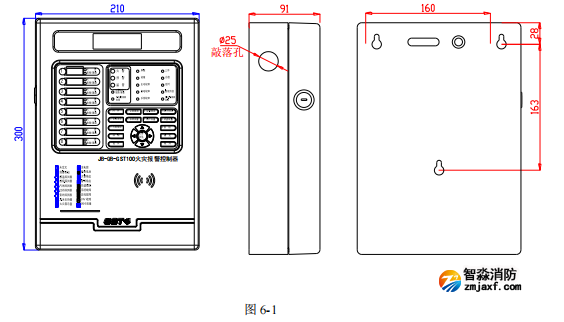

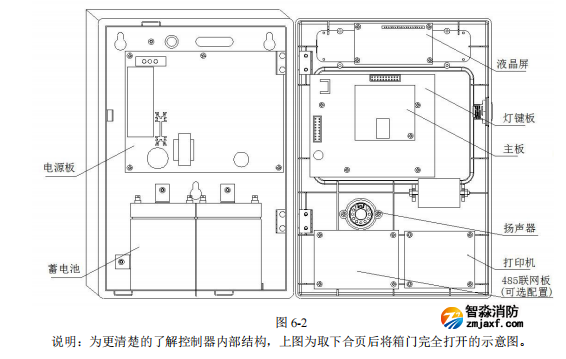

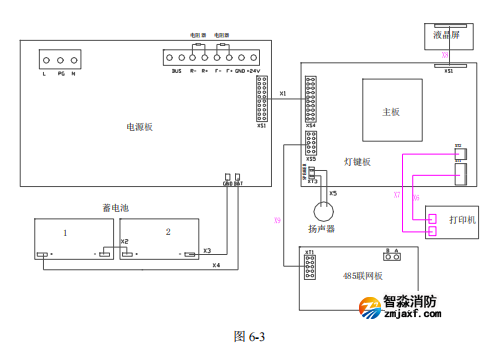

JB-QB-GST100 火災報警控制器采用壁掛式結構安裝，其外觀示意圖、內部結構圖以及整機 內部連線示意圖如圖 6-1~6-3 所示。

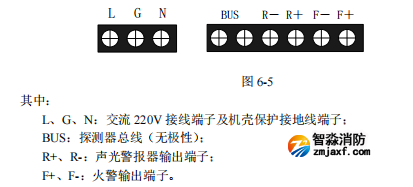

對外接線端子說明
控制器外接端子如圖 6-5 所示。

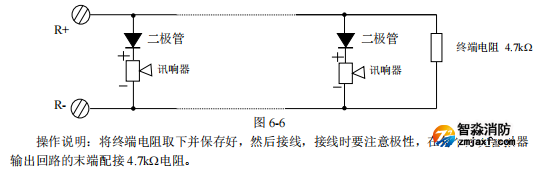

聲光警報器輸出回路接線說明
聲光警報器回路的接線如圖 6-6 所示。
海灣JB-QB-GST100 型火災報警控制器說明書下載
30309655 JB-QB-GST100火災報警控制器安裝使用說明書F2.900.319AS Ver2.11(1).pdf
